곡면 LED 미디어월, 최소 곡률반경은 얼마일까 — 현장에서 반경 재는 법과 모듈 선택 실무

곡면 LED 프로젝트의 성패를 가르는 질문은 하나로 수렴합니다 — "그 벽의 곡률반경(R)이 얼마인가." 반경을 모르면 방식을 못 정하고, 방식을 못 정하면 견적이 안 나옵니다. 반대로 반경 하나만 정확하면 각도 조립·곡면 캐비닛·플렉시블 중 무엇이 맞는지, 예산이 어느 급인지가 거의 자동으로 정해집니다.

이 글은 그 반경을 다루는 실무 가이드입니다 — 방식별 대응 가능한 반경의 대략적 기준, 도면이 없어도 현장에서 줄자 두 번으로 반경을 계산하는 공식, 볼록·오목의 함정, 그리고 발주 전에 확정해야 할 항목까지. 곡면이 처음이라 개념부터 필요하다면 inblog의 곡면 LED 전광판 가이드(커브드·플렉시블 개요)를 먼저 읽고 오시면 이 글이 빠르게 읽힙니다.

목차

1. 반경이 방식을 정한다 — 판정 기준표

2. 세 가지 구현 방식과 각각의 한계 반경

3. 현장에서 반경 재는 법 — 줄자 두 번이면 됩니다

4. 볼록과 오목 — 같은 반경, 다른 난이도

5. 곡면에서 달라지는 설계 항목 — 피치·해상도·이음

6. 발주 전 확정 체크리스트

7. 자주 묻는 질문 (FAQ)

1. 반경이 방식을 정한다 — 판정 기준표

아래 수치는 업계 통용 수준의 대략적 기준이며, 최종 판정은 제품별 스펙시트(허용 곡률)로 확정합니다.

기둥은 반경 환산이 간단합니다 — 기둥 지름 ÷ 2 = 반경. 지름 1m 기둥이면 R500mm 대응 모듈이 필요하다는 뜻이고, 이 급부터는 플렉시블 전용 영역입니다.

2. 세 가지 구현 방식과 각각의 한계 반경

① 평면 캐비닛 각도 조립 (Faceted) — 평면 캐비닛을 미세한 각도로 이어붙여 다각형으로 곡선을 근사하는 방식입니다. 핵심 변수는 캐비닛 폭과 인접 각도: 폭이 좁을수록, 반경이 클수록 다각형 티가 사라집니다. 통상 폭 500mm 캐비닛 기준으로 R 3m 안팎부터 시각적으로 매끈한 곡면이 나오고, 그보다 급한 곡면에 무리하게 쓰면 화면에 세로 접힘선이 보입니다. 비용이 가장 유리해, "곡면처럼 보이면 되는" 완만한 벽의 정답입니다.

② 곡면 전용 캐비닛 — 각도 분할이 정밀하게 설계된(또는 곡률 고정형) 캐비닛으로, R 1~3m급 뚜렷한 곡면을 매끄럽게 만듭니다. 곡률이 도면으로 확정된 신축·리모델링 현장에 맞습니다.

③ 플렉시블(소프트) 모듈 — 러버 기반의 휘는 모듈을 맞춤 프레임 위에 부착하는 방식입니다. 제품별 최소 곡률반경 스펙이 관건인데, 통상 수백 mm급(기둥 랩핑 가능)까지 대응하는 제품군이 있습니다. 자유 곡면·S자·원기둥의 유일한 해법이지만, 프레임 제작 정밀도가 화면 품질을 좌우합니다 — 모듈은 휘어도, 그 모듈이 붙는 프레임이 곡률을 만들기 때문입니다.

3. 현장에서 반경 재는 법 — 줄자 두 번이면 됩니다

도면이 없는 기존 벽·기둥도 반경을 잴 수 있습니다. 필요한 건 줄자와 곧은 자(또는 실) 하나입니다.

1. 곡면 벽에 직선 자를 가로로 대고, 자와 벽이 닿는 두 점 사이 거리를 잽니다 → 현의 길이 c

2. 그 직선의 한가운데에서 벽까지의 깊이를 잽니다 → 시위 높이 h

3. 공식에 넣습니다:

곡률반경 R ≈ c² ÷ (8 × h) (완만한 곡면 기준의 근사식이며, 정확식은 R = c²/8h + h/2)

예를 들어 1m 자를 댔더니 가운데가 벽에서 3cm 떠 있다면 — R ≈ 1² ÷ (8×0.03) ≈ 약 4.2m → 각도 조립으로 충분한 완만한 곡면입니다. 같은 자에서 15cm가 떴다면 R ≈ 0.83m → 플렉시블 검토 구간입니다. 상담 때 이 c와 h 두 숫자(그리고 벽 사진)만 보내주셔도 방식 판정이 바로 됩니다.

4. 볼록과 오목 — 같은 반경, 다른 난이도

곡면에는 방향이 있습니다 — 화면이 시청자 쪽으로 배부른 볼록(convex), 시청자를 감싸는 오목(concave). 두 가지를 반드시 구분해야 하는 이유:

• 플렉시블 모듈은 볼록·오목 허용 반경이 다르게 표기됩니다 (같은 제품이라도 한쪽이 더 제한적). 스펙시트에서 convex/concave 값을 각각 확인하는 것이 표준입니다

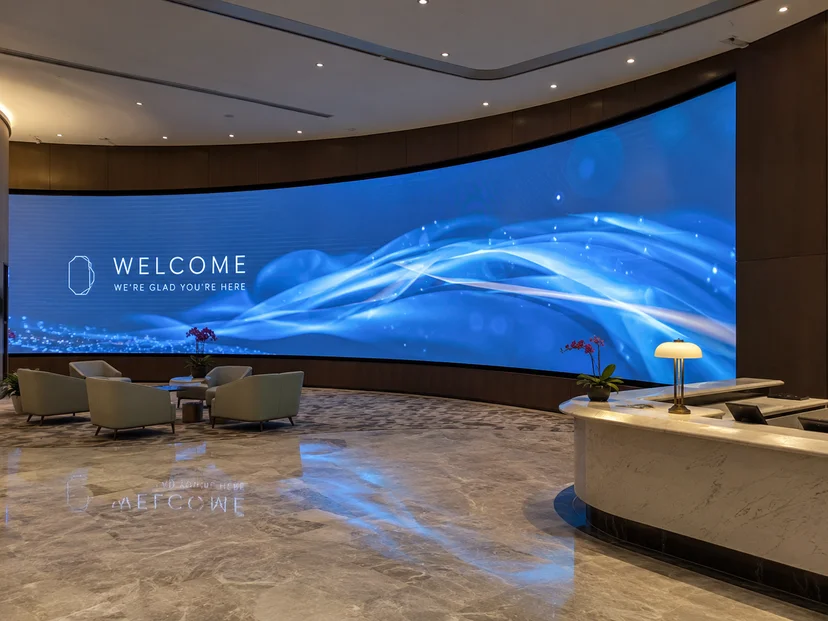

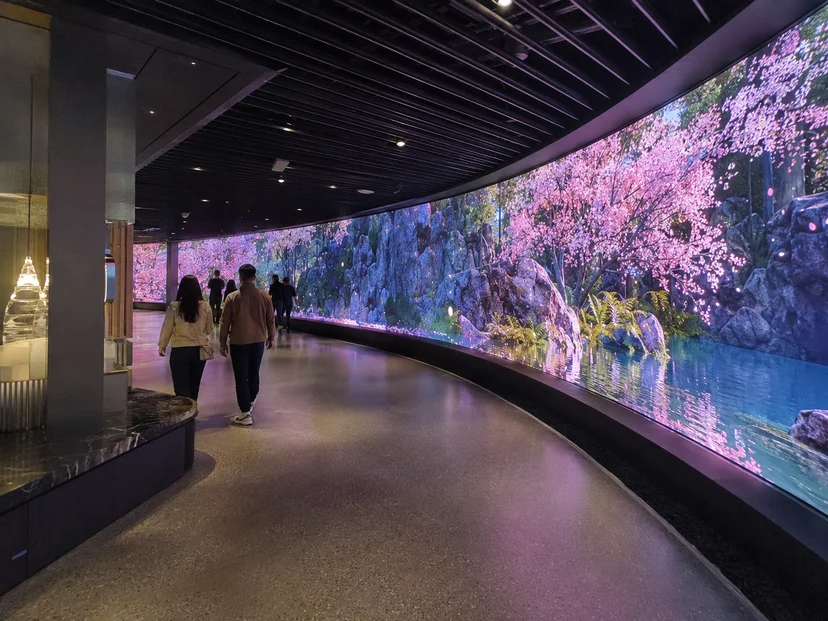

• 오목 곡면은 시청자를 감싸는 몰입형(관제·전시·라운드 예배당)에 쓰이고, 시청 거리가 균일해져 피치 선정이 오히려 쉬워집니다

• 볼록 곡면(기둥·모서리 랩핑)은 보는 각도가 계속 바뀌므로, 시야각이 넓은 모듈과 밝기 균일성이 중요해집니다

발주 문서에 "곡면"이라고만 쓰지 말고 "오목 R2.4m" 식으로 방향+반경을 함께 기재하세요 — 견적 정확도가 완전히 달라집니다.

5. 곡면에서 달라지는 설계 항목 — 피치·해상도·이음

• 피치 — 오목 곡면은 시청자가 화면 안쪽에 있어 시청 거리가 평면보다 가까운 경우가 많습니다. 평면 감각으로 피치를 잡으면 한 단계 성긴 선택이 되기 쉬우니, 곡면 중심(시청 위치)에서의 실제 거리로 판정하세요 (픽셀피치 완벽 가이드)

• 해상도와 콘텐츠 — 곡면의 콘텐츠 캔버스 폭은 직선 폭이 아니라 호(弧)의 길이입니다 (호 길이 = 반경 × 중심각). 전개도 기준 해상도로 제작해야 좌우가 눌리지 않습니다. 콘텐츠 제작 규칙 전반은 LED 전광판 콘텐츠 제작 가이드 참고 — ※발행 슬러그 확인 후 링크 유지

• 이음 품질 — 평면의 품질 지표가 평탄도라면 곡면은 곡률의 연속성입니다. 구간마다 반경이 어긋나면 화면에 굴곡 얼룩이 보이므로, 프레임 제작 도면(구간별 반경 명기)을 요구하세요

• 발열 — 오목 곡면은 뒷공간이 좁아지기 쉬워 통풍 경로 설계를 단면에서 확인합니다

6. 발주 전 확정 체크리스트

✅ 곡률반경 R (실측 c·h 값 포함) — 구간별로 다르면 구간별 기재 ✅ 방향 — 볼록/오목 (혼합이면 구간 표시) ✅ 화면 높이·호 길이 (콘텐츠 캔버스 산정용) ✅ 주 시청 위치와 거리 (피치 판정용) ✅ 마감 접합 — 곡면 화면의 상하·좌우가 만나는 마감재와 단차 처리 ✅ 프레임 도면 제공 여부 — 구간별 반경이 명기된 제작 도면을 주는 업체인지

곡면 시공의 실물 감각은 안동 은혜교회 곡면형 LED 사례에서, 인테리어 설계에 미디어월을 반영하는 실무 전반은 인테리어 설계 제안 가이드에서, LED 기초는 LED 전광판 완벽 가이드에서 이어집니다.

곡면 벽·기둥 사진과 c·h 실측값(또는 도면)만 보내주세요 — 방식 판정, 구간 설계, 예산 범위를 한 번에 회신드립니다.

👉 프로젝트 협의·도면 검토 (smartflatled.com/proposal) | AI LED 상담

7. 자주 묻는 질문 (FAQ)

Q. 곡면 LED는 평면보다 얼마나 비싼가요? A. 방식이 정합니다 — 각도 조립은 평면 대비 소폭 상승, 곡면 캐비닛은 중간, 플렉시블+맞춤 프레임은 상급입니다. 즉 "곡면이라 비싸다"가 아니라 "반경이 급할수록 비싸진다"가 정확하며, 반경이 확정되면 예산 범위가 나옵니다.

Q. 우리 벽이 곡면인지 애매한데, 그냥 평면으로 하면 안 되나요? A. R이 아주 크면(수 미터 이상) 평면 분할 설치나 완만한 각도 조립로 충분한 경우가 많습니다. 반대로 뚜렷한 곡면 벽에 평면 화면을 붙이면 벽과 화면 사이 틈이 생겨 마감이 어색해집니다. c·h 실측값으로 판정하는 것이 가장 빠릅니다.

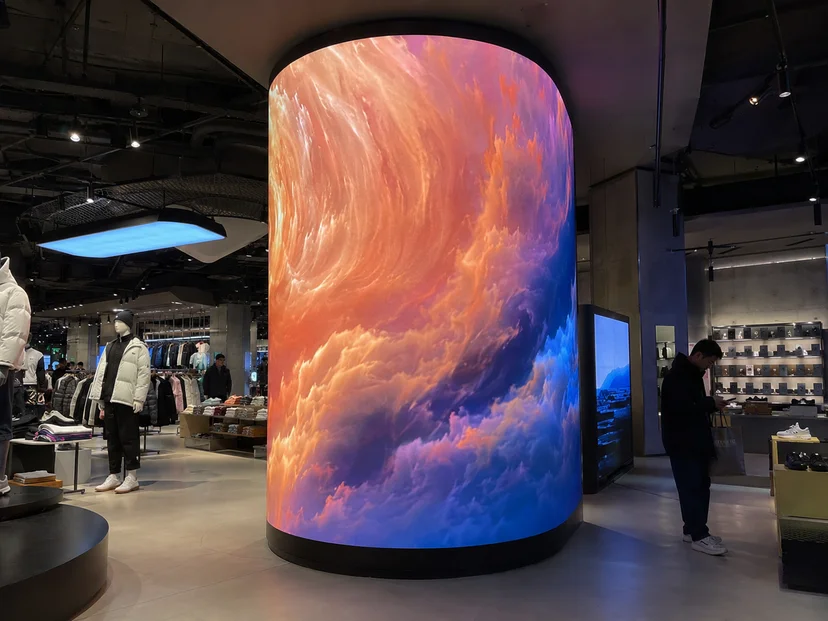

Q. 기둥에 LED를 감고 싶은데 지름이 작아도 되나요? A. 기둥 지름의 절반이 필요한 곡률반경입니다. 플렉시블 모듈의 최소 반경 스펙(제품별 상이, 통상 수백 mm급)과 대조해 판정하며, 지름이 아주 작은 기둥은 모듈 규격상 화면 분할·디자인 조정이 필요할 수 있습니다. 기둥 지름과 높이를 알려주시면 확인해드립니다.

Q. 곡면 화면의 콘텐츠는 일반 영상을 그대로 틀어도 되나요? A. 재생은 되지만, 곡면의 캔버스는 호 길이 기준이라 일반 16:9 영상은 잘리거나 늘어날 수 있습니다. 전개도 해상도 기준으로 제작하거나 기존 소재를 변환하는 것이 원칙이며, 설치 시 캔버스 규격 문서를 함께 드립니다.
