LED 전광판 설치 방법, 실제로는 이렇게 진행됩니다 — 실측부터 검수까지 7단계 (발주자 체크포인트 포함)

LED 전광판 설치는 벽에 화면을 '다는' 하루짜리 일이 아니라, 실측 → 설계 → 제작 → 프레임·배선 → 모듈 부착 → 캘리브레이션 → 검수로 이어지는 7단계 공정입니다. 각 단계마다 일어나는 일이 다르고, 발주자가 확인해야 할 포인트도 다릅니다. 이 순서를 미리 알고 있으면 견적 비교가 쉬워지고, 시공 중에 "이건 별도래요"라는 말에 흔들리지 않게 됩니다.

이 글에서는 실내 벽부형을 기준으로 7단계 전체를 해설하고, 매립형·옥외형에서 달라지는 지점과 단계별 소요 기간, 그리고 "직접 설치하면 안 되나요?"라는 질문까지 LED 설계·시공 전문기업 스마트플랫 LED가 정리했습니다. 벽부·매립·지주·스탠드 중 어떤 방식으로 갈지 아직 정하지 않았다면 LED 사이니지 설치 방식 총정리를 먼저 읽으세요 — 방식이 정해진 다음이 이 글의 이야기입니다.

목차

1. 한눈에 보는 7단계 공정표

2. 1~2단계: 실측과 설계 — 도면 위에서 절반이 끝납니다

3. 3단계: 제작 — 같은 로트, 예비 모듈

4. 4~5단계: 현장 시공 — 프레임·배선, 그리고 모듈

5. 6~7단계: 캘리브레이션과 검수 — 마지막 5%가 화질을 만듭니다

6. 매립형·옥외형은 무엇이 다른가

7. 자주 묻는 질문 (FAQ)

1. 한눈에 보는 7단계 공정표

*실내 벽부형 5~10㎡ 기준의 대략적 감각이며, 현장 조건에 따라 달라집니다. 발주부터 완료까지 통상 3~5주, 그중 현장 작업은 며칠에 불과합니다 — 시간의 대부분은 제작 기간입니다. 오픈일·행사일이 있다면 여기서 역산해 상담을 시작해야 하는 이유입니다.

2. 1~2단계: 실측과 설계 — 도면 위에서 절반이 끝납니다

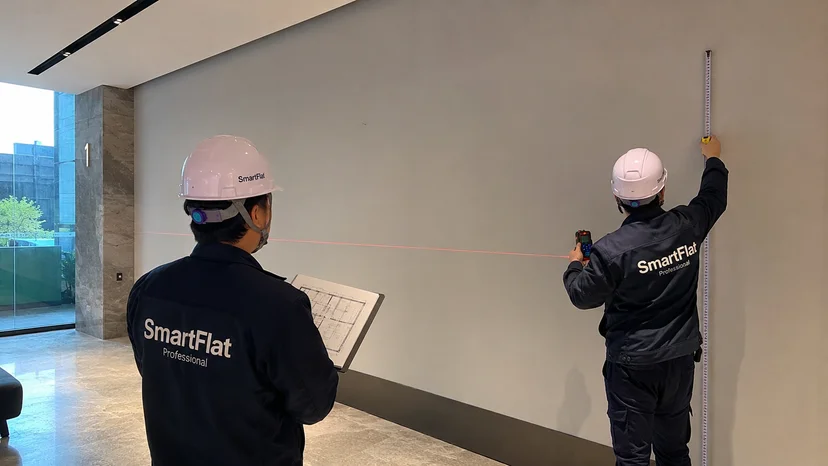

① 현장 실측에서 확인하는 것은 화면 자리만이 아닙니다. 벽체 재질(경량벽이면 보강 필요), 분전반 여유(전용 회로 구성), 자재 반입 경로(엘리베이터 크기, 계단 폭), 그리고 가장 가까운 시청 위치까지 — 이 마지막 항목이 피치를 결정하기 때문에, 실측 때 "사람들이 어디서 이 화면을 보게 되는지"를 함께 설명해주시는 것이 가장 큰 도움이 됩니다.

② 설계·사양 확정에서는 실측값이 도면과 사양서로 바뀝니다. 발주자 체크포인트는 하나 — 피치·밝기(nit)·리프레시율(Hz)·제조사가 명시된 사양서를 서면으로 받는 것입니다. 이 문서가 이후 모든 단계(그리고 분쟁 시)의 기준이 됩니다. 실측 없이 확정 견적을 주는 업체를 조심해야 하는 이유도 여기 있습니다 — 1단계를 건너뛴 확정가는 나중에 바뀌겠다는 예고입니다.

3. 3단계: 제작 — 같은 로트, 예비 모듈

계약 후 화면이 조용한 기간이 제작 기간입니다. 여기서 발주자가 챙길 것은 두 가지입니다.

• 동일 생산 로트 — LED 모듈은 생산 차수에 따라 미세한 색감 차이가 있습니다. 한 화면의 모듈은 같은 로트로 맞추는 것이 기본입니다

• 예비 모듈 — 몇 년 뒤 일부 모듈을 교체할 때, 그때 새로 생산된 모듈은 색이 미묘하게 다릅니다. 설치 시점에 같은 로트의 예비 모듈을 함께 받아두는 것이 색감 차이 없는 수리의 유일한 방법입니다. 견적서에 예비 모듈 항목이 있는지 확인하세요

4. 4~5단계: 현장 시공 — 프레임·배선, 그리고 모듈

현장 작업은 두 번에 나뉘는 것이 원칙입니다.

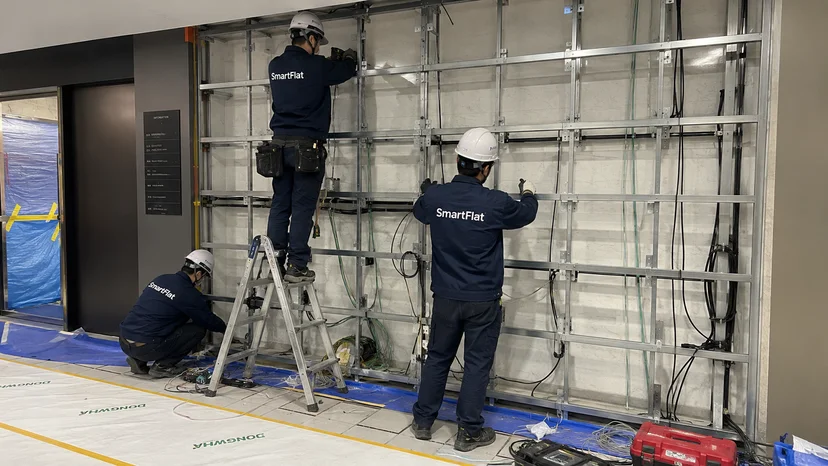

④ 프레임·배선 시공 — 벽면에 철제 프레임을 짜고 전원·신호 배선을 잡습니다. 이 단계의 품질이 곧 화면의 평탄도입니다 — 프레임의 수평·수직이 어긋나면 모듈을 아무리 잘 붙여도 화면에 격자 그림자(단차)가 보입니다. 전기는 화면 최대 전력 기준의 전용 회로로 구성하는 것이 표준입니다.

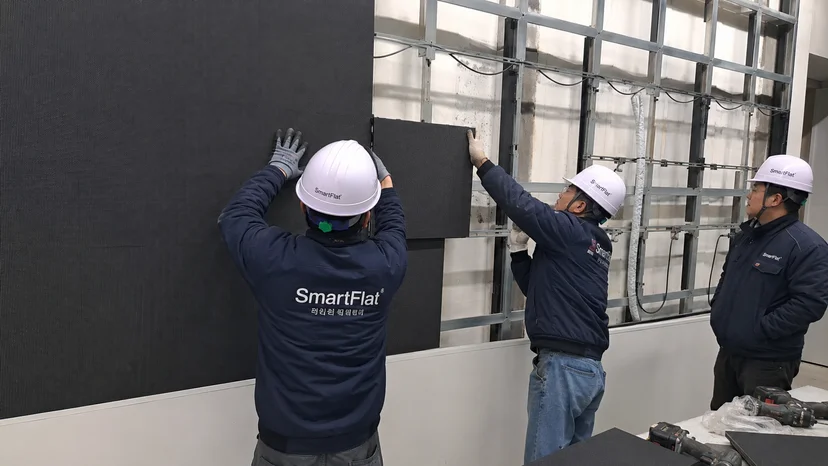

⑤ 모듈 설치 — 프레임에 LED 모듈을 부착(직부착 방식) 하거나 캐비닛을 조립(캐비닛 방식)합니다. 중요한 원칙 하나 — 모듈은 분진 작업(도장·목공·그라인딩)이 끝난 뒤에 설치합니다. 인테리어와 병행하는 현장에서 마감 전에 모듈까지 달면, 보양을 해도 픽셀 사이로 분진이 들어가 하자의 씨앗이 됩니다. 두 방식의 차이는 LED 캐비닛 방식 vs 모듈 직부착 방식에서 다뤘습니다.

5. 6~7단계: 캘리브레이션과 검수 — 마지막 5%가 화질을 만듭니다

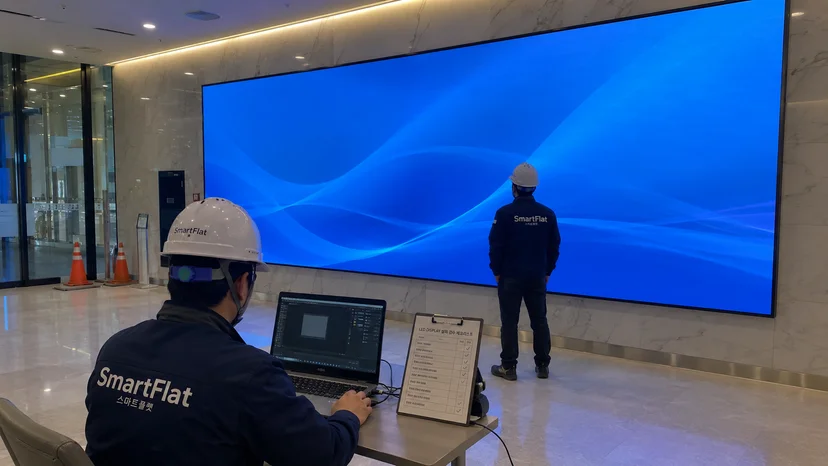

⑥ 결선·캘리브레이션 — 모듈이 다 붙으면 끝난 것처럼 보이지만, 여기서부터가 화질입니다. 모듈 간 색·밝기 편차를 보정(캘리브레이션)하고, 화면의 실제 픽셀 해상도에 맞춰 송출 PC 출력을 매핑하며, 시간대별 밝기 자동 조절 스케줄을 세팅합니다. 이 과정을 생략한 화면은 멀리서 보면 얼룩덜룩한 패치워크가 됩니다.

⑦ 검수·운영 인계 — 발주자가 직접 확인할 검수 체크리스트입니다.

✅ 전체 화면 단색(흰/빨/초/파/검) 표출 — 데드픽셀·색 편차·모듈 단차 확인 ✅ 실제 콘텐츠 재생 — 영상·텍스트 선명도, 밝기 체감 ✅ 밝기 자동 조절·심야 스케줄 동작 확인 ✅ CMS 운영 교육 — 담당자가 직접 콘텐츠를 올려보는 것까지 ✅ 인계 문서 — 사양서, 예비 모듈, AS 조건, 비상 연락 체계

이 검수까지가 '설치 완료'입니다. 화면이 켜진 날이 아니라, 담당자가 스스로 운영할 수 있게 된 날이 완료일입니다.

6. 매립형·옥외형은 무엇이 다른가

• 매립형 — 4단계(프레임·배선)가 인테리어 공정 속으로 들어갑니다. 벽체 타공·보강과 매립 깊이 확보가 마감 공사 전에 이뤄져야 하므로, LED 업체가 도면 단계부터 참여하는 것이 표준입니다

• 옥외형 — 시공 전에 관문이 하나 더 있습니다: 옥외광고물 허가 검토가 계약보다 먼저입니다 (허가·신고 절차 가이드). 시공에서는 구조물(철골·기초)과 방수 캐비닛, 크레인 양중이 더해져 전체 기간이 수주~수개월로 늘어나고, 지주형은 기초 콘크리트 양생 기간이 추가됩니다

설치 비용이 어떤 항목으로 쌓이는지는 LED 스크린 설치비용 해설에서, LED 전광판 전반의 기초는 LED 전광판 완벽 가이드에서 이어집니다.

👉 우리 현장의 단계별 일정표는 사진과 치수만으로 잡아드립니다 — AI LED 상담 바로가기

7. 자주 묻는 질문 (FAQ)

Q. LED 전광판 설치 기간은 얼마나 걸리나요? A. 실내 벽부형 기준 발주부터 완료까지 통상 3~5주이며, 그중 현장 작업은 며칠입니다(대부분이 제작 기간). 옥외형은 허가·구조물·양생이 더해져 수주~수개월까지 봅니다. 오픈일이 있다면 역산해서 상담을 시작하세요.

Q. 직접 설치(DIY)하면 안 되나요? A. 이동식 소형 일체형 제품은 가능한 영역이지만, 조립형 LED는 권장하지 않습니다. 프레임 평탄도가 화질을 좌우하고, 전용 회로 등 전기 작업이 수반되며, 캘리브레이션은 전용 장비·소프트웨어의 영역이기 때문입니다. 무엇보다 자가 설치 시 하자 발생의 책임 구분이 사라집니다.

Q. 설치할 때 영업(수업·업무)을 쉬어야 하나요? A. 실내 현장은 야간·주말·휴무일 시공으로 중단 없이 진행하는 경우가 많습니다. 소음이 큰 공정(프레임 타공)과 조용한 공정(모듈·세팅)을 나눠 일정을 짜면 됩니다.

Q. 설치 후 화면 일부가 고장 나면 벽을 뜯어야 하나요? A. 아닙니다. 모듈은 전면에서 한 장씩 탈착·교체하는 구조가 표준입니다(매립형도 전면 정비형으로 설계). 설치 시 받아둔 동일 로트 예비 모듈로 교체하면 색감 차이 없이 수리됩니다.
