LED 전광판 구조 완벽 이해 — 모듈·캐비닛·수신카드·컨트롤러가 하는 일

LED 전광판 견적서를 받아보면 픽셀피치 외에도 낯선 단어가 줄줄이 나옵니다. 모듈, 캐비닛, 수신카드, 송신카드, 컨트롤러, SMPS, 프로세서…

이름만 들으면 복잡한 전자장비처럼 보이지만, 사실 LED 전광판의 구조는 "작은 화면 조각을 쌓아 큰 화면을 만드는 레고 블록" 에 가깝습니다. 구조만 이해하면 견적서가 한눈에 읽히고, 업체가 제안하는 구성이 합리적인지도 스스로 판단할 수 있습니다.

이 글에서는 LED 미디어월·전광판을 이루는 핵심 부품이 각각 어떤 역할을 하는지, 화면에 영상이 뜨기까지 데이터가 어떻게 흐르는지를 순서대로 정리하겠습니다.

LED 전광판은 '조립식'입니다

먼저 큰 그림부터 보겠습니다. LED 전광판은 하나의 거대한 패널이 아니라, 작은 단위들을 위로·옆으로 이어 붙여 원하는 크기를 만드는 조립식 구조입니다. 작은 것부터 큰 것 순서로 보면 이렇습니다.

픽셀(화소) → 모듈 → 캐비닛 → 완성된 화면

• 픽셀: 빛을 내는 가장 작은 단위 (R·G·B 소자)

• 모듈: 픽셀이 모인 작은 사각 보드

• 캐비닛: 모듈 여러 개를 담은 규격 박스(프레임)

• 화면: 캐비닛을 가로·세로로 이어 붙인 최종 결과물

그래서 같은 제품이라도 캐비닛을 몇 개 이어 붙이느냐에 따라 화면 크기를 자유롭게 맞출 수 있습니다. 공간에 맞춰 크기를 설계할 수 있다는 점이 LED 미디어월의 가장 큰 장점인데, 공간별 실제 적용 사례는 스마트플랫 LED 설치사례에서 확인하실 수 있습니다.

1. 모듈(Module) — 화면을 이루는 기본 단위

모듈은 LED 픽셀이 일정한 간격(픽셀피치)으로 배열된 작은 사각형 보드입니다. 일반적으로 한 변이 수십 센티미터인 정사각·직사각 형태이며, 이 모듈이 화면의 화질을 좌우합니다.

모듈에서 가장 중요한 차이는 발광 방식입니다. 표면실장형(SMD)과 칩온보드(COB) 방식이 대표적인데, 같은 픽셀피치라도 방식에 따라 시야각·내구성·가격이 달라집니다. 모듈 자체는 소모성 부품처럼 다뤄지므로, 일부가 고장 나면 모듈 단위로 교체하는 것이 일반적입니다.

2. 캐비닛(Cabinet) — 모듈을 담는 규격 프레임

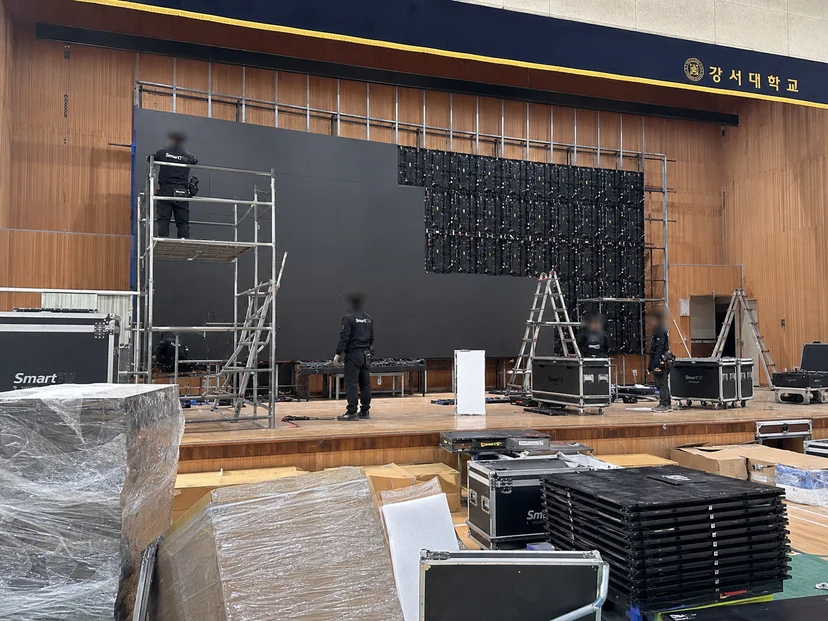

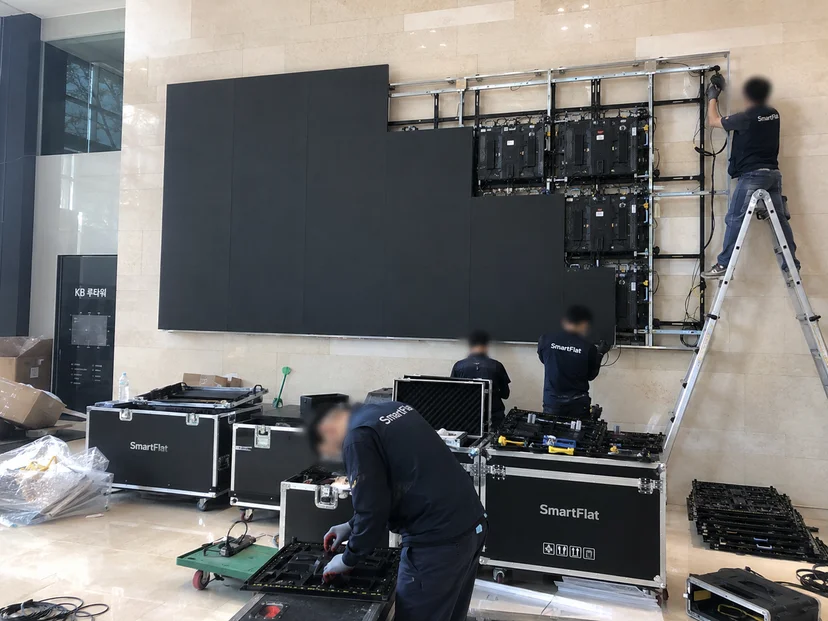

캐비닛은 모듈 여러 개를 담아 고정하는 금속 프레임(박스) 입니다. 보통 가벼우면서 열 방출에 유리한 알루미늄 다이캐스팅으로 제작되며, 화면을 설치할 때 실제로 벽에 거는 단위가 바로 이 캐비닛입니다.

캐비닛이 중요한 이유는 두 가지입니다. 첫째, 평탄도입니다. 캐비닛끼리 이어 붙였을 때 미세한 단차가 있으면 빛이 들어올 때 이음새가 도드라져 보입니다. 둘째, 유지보수 방식입니다. 화면 앞쪽에서 모듈을 분리할 수 있는 전면 유지보수(Front Service) 구조라면, 벽에 밀착 설치해도 점검과 교체가 가능합니다. 설치 공간이 좁은 실내 미디어월일수록 이 구조가 중요합니다.

3. 수신카드(Receiving Card) — 화면 안의 '신호 분배기'

수신카드는 캐비닛 내부에 들어가는 작은 제어 보드로, 컨트롤러에서 보낸 영상 데이터를 받아 자기 구역의 모듈들에 정확히 나눠주는 역할을 합니다.

쉽게 비유하면, 거대한 화면을 여러 구역으로 나눴을 때 "이 구역은 내가 책임진다" 며 해당 영역의 픽셀을 켜고 끄는 중간 관리자입니다. 수신카드가 처리할 수 있는 픽셀 수에 한계가 있기 때문에, 화면이 커지고 해상도가 높아질수록 수신카드 수량도 늘어납니다. 견적서에 수신카드 수량이 적히는 이유가 여기에 있습니다.

4. 컨트롤러·송신카드(Controller / Sending Card) — 영상의 '관제탑'

컨트롤러는 PC나 영상 장비에서 나온 영상 신호를 받아, LED 화면이 표시할 수 있는 형태로 변환·송출하는 핵심 장비입니다. 이 신호를 화면 쪽 수신카드로 내보내는 부분을 송신카드라고 부르기도 합니다.

정리하면 데이터의 흐름은 이렇습니다.

콘텐츠(PC·CMS) → 컨트롤러(송신) → 수신카드 → 모듈 → 픽셀 발광

컨트롤러는 해상도, 화면 분할, 밝기·색상 보정, 다중 입력 전환 등을 담당하는 관제탑이라고 보면 됩니다. 대형 화면이나 여러 화면을 동시에 운영할 때는 처리 용량이 큰 비디오 프로세서가 함께 쓰입니다. 어떤 컨트롤러·구성이 우리 공간에 맞는지는 스마트플랫 LED 가이드에서 공간 조건별로 살펴보실 수 있습니다.

5. SMPS(전원공급장치) — 안정적인 전기를 공급

SMPS(Switching Mode Power Supply)는 외부의 교류(AC) 전기를 LED가 사용할 수 있는 직류(DC)로 변환해 주는 장치입니다. 화면이 깜빡이거나 일부 구역이 어두워지는 문제는 SMPS 용량·품질과 관련된 경우가 많습니다.

LED 화면은 부품이 24시간 가동되는 만큼, 전원부의 안정성이 곧 화면 수명과 직결됩니다. 그래서 좋은 제품은 출고 전 공장에서 장시간 번인(Burn-in) 테스트를 거쳐 초기 불량을 걸러냅니다.

부품 구조 한눈에 정리

구조를 이해하면 운영(CMS)이 보입니다

여기까지가 LED 전광판을 이루는 하드웨어 구조입니다. 그런데 실제 운영 단계에서는 "이 화면에 무엇을, 어떻게 띄울 것인가" 가 더 중요해집니다. 아무리 잘 만든 화면도 콘텐츠를 바꾸기 번거로우면 결국 같은 화면만 반복되기 때문입니다.

스마트플랫은 자체 개발한 SmartCMS로 컨트롤러·화면 단까지 연결해, 설치부터 콘텐츠 운영·원격 관리까지 원스톱으로 제공합니다. 현재 CMS 고객 30,000곳 이상의 설치 실적을 보유하고 있으며, 공공조달(S2B 학교장터, G2B 나라장터)에 23개 제품을 등록해 학교·관공서 납품도 안정적으로 진행합니다. 서울 금천구 가산디지털단지 본사를 중심으로 전국 시공과 사후 운영을 지원합니다.

정리 — LED 전광판 구조, 이렇게 기억하세요

• LED 전광판은 픽셀 → 모듈 → 캐비닛 → 화면으로 쌓는 조립식 구조

• 영상은 콘텐츠 → 컨트롤러 → 수신카드 → 모듈 순서로 흐름

• 전면 유지보수 구조면 좁은 공간에서도 점검·교체가 쉬움

• 화질만큼 중요한 것이 전원 안정성(SMPS) 과 운영(CMS)

구조를 알고 나면 견적서의 부품 구성이 합리적인지, 우리 공간에 과하거나 부족하지 않은지 스스로 판단할 수 있습니다. 구체적인 공간 조건에 맞는 구성과 견적이 궁금하시다면 아래에서 편하게 문의해 주세요.
