LED 미디어월 전면정비 vs 후면정비 — 같은 화면인데 벽체 깊이가 수십 cm 달라지는 이유
매립형 미디어월의 도면 협의에서 반드시 나오는 질문이 있습니다 — "벽체 깊이를 얼마나 확보해야 하나요?" 그런데 이 질문에는 화면 사양만으로 답할 수 없습니다. 같은 크기, 같은 피치의 화면이라도 정비 방식이 전면이냐 후면이냐에 따라 필요한 깊이가 수십 cm 단위로 달라지기 때문입니다.
전면정비는 화면 두께만큼만 벽을 파면 되지만, 후면정비는 화면 뒤에 사람이 들어가 작업할 공간까지 계산에 넣어야 합니다. 이 차이를 도면 단계에서 모르고 지나가면 — 벽을 다 만든 뒤에 "이 화면은 뒤에서 고쳐야 하는데요"라는 말을 듣게 됩니다. 이 글은 그 사고를 막기 위한 글입니다: 두 방식의 구조, 벽체 단면 계산, 실내·옥외별 표준 선택, 그리고 발주 문서에 뭐라고 써야 하는지까지.
목차
두 방식의 구조 — 어디에서 여는가
벽체 깊이 계산 — 숫자로 보는 차이
실내는 왜 전면정비가 기본인가
옥외 대형은 왜 후면정비가 남아 있는가
견적·도면 단계 확인 사항
자주 묻는 질문 (FAQ)
1. 두 방식의 구조 — 어디에서 여는가
전면정비(Front Service) — LED 모듈을 화면 앞에서 전용 툴(마그넷 리프터)로 한 장씩 탈착하는 구조입니다. 수신카드·전원까지 전면 접근이 가능하도록 설계된 캐비닛/프레임을 쓰며, 화면 뒤에는 손이 들어갈 필요가 없습니다.
후면정비(Rear Service) — 캐비닛 뒷면의 도어를 열어 모듈·전원·배선을 정비하는 구조입니다. 당연히 화면 뒤에 사람이 접근할 공간(점검 통로) 또는 개폐 여유가 있어야 합니다.
중요한 오해 하나 — 슬림하다고 전면정비가 아니고, 두껍다고 후면정비가 아닙니다. 정비 방식은 두께가 아니라 캐비닛의 설계이며, 견적서·사양서에 별도로 명시되어야 하는 항목입니다.
2. 벽체 깊이 계산 — 숫자로 보는 차이
매립 단면의 대략적 구성입니다 (제품별 상이 — 확정은 시공 도면으로).
구성 | 전면정비 매립 | 후면정비 매립 |
|---|---|---|
모듈+캐비닛/프레임 두께 | 약 10~15cm | 약 10~15cm |
후면 점검 공간 | 불필요 (통풍 여유 수 cm) | 사람 작업 기준 약 60~80cm (최소한의 개폐·손 접근형도 수십 cm) |
벽체 확보 깊이 합계 | 약 15cm 안팎 + 마감재 | 약 70~100cm 안팎 (사실상 화면 뒤 '방'이 필요) |
즉 실내 벽체에 후면정비형을 매립한다는 것은 벽 뒤에 복도 하나를 숨긴다는 뜻이고, 대부분의 실내 현장에서 이는 성립하지 않습니다. "벽체 깊이가 달라지는 이유"의 답은 이 표 한 장 — 정비 공간이 단면에 들어가느냐의 차이입니다.
3. 실내는 왜 전면정비가 기본인가
실내 매립·벽부 미디어월의 표준이 전면정비인 이유는 세 가지입니다.
공간 — 위 표대로, 실내 벽체에서 후면 통로 확보는 비현실적입니다. 전면정비라야 벽에 바짝 붙는 슬림 매립이 성립합니다

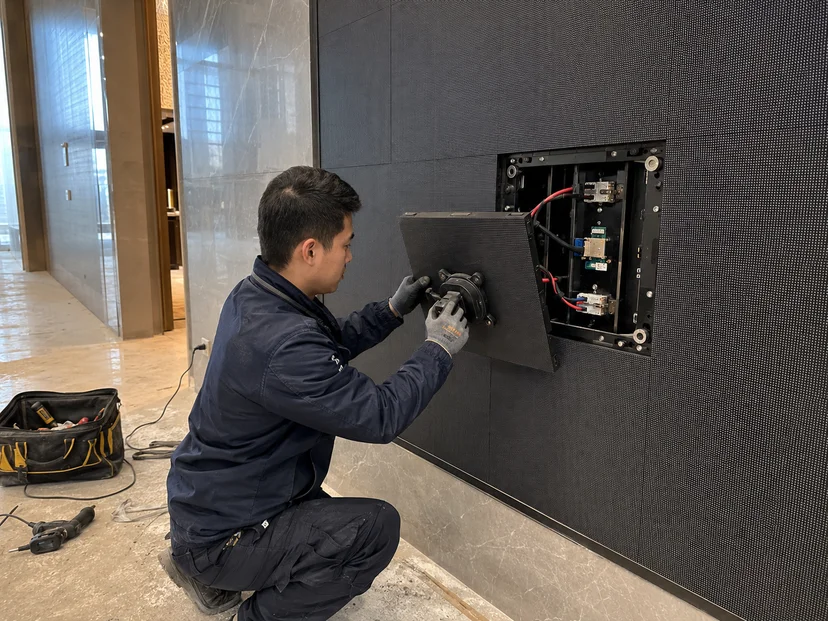

수리 동선 — 매립 화면의 모듈이 고장 났을 때, 전면형은 앞에서 그 모듈 한 장을 떼어 예비 모듈로 교체하면 끝입니다. 후면형이었다면 벽을 열어야 합니다 — "매립 설계에는 전면정비가 기본"이라는 원칙이 나오는 지점입니다
마감 품질 — 후면 접근 해치·점검구를 벽에 내는 순간 인테리어 마감이 깨집니다. 전면형은 화면 자체가 점검구입니다
전면정비 모듈·캐비닛이 일반형보다 단가가 다소 높은 경우가 있지만, 벽체 공사(깊이·점검구)와 수리 출장의 절감분이 실내에서는 그 차이를 넘어섭니다. 매립 단면·공정 협의의 전체 실무는 인테리어 설계에 미디어월을 반영하는 가이드에서, 모듈·캐비닛·수신카드의 구조 기초는 LED 전광판 구조 완벽 이해에서 이어집니다. 실내 매립 전면정비의 완성 품질은 SKT타워 티움 로비 P1.25 사례가 보여줍니다.
4. 옥외 대형은 왜 후면정비가 남아 있는가
그럼 후면정비는 왜 존재할까요 — 옥외 대형의 조건이 반대이기 때문입니다.

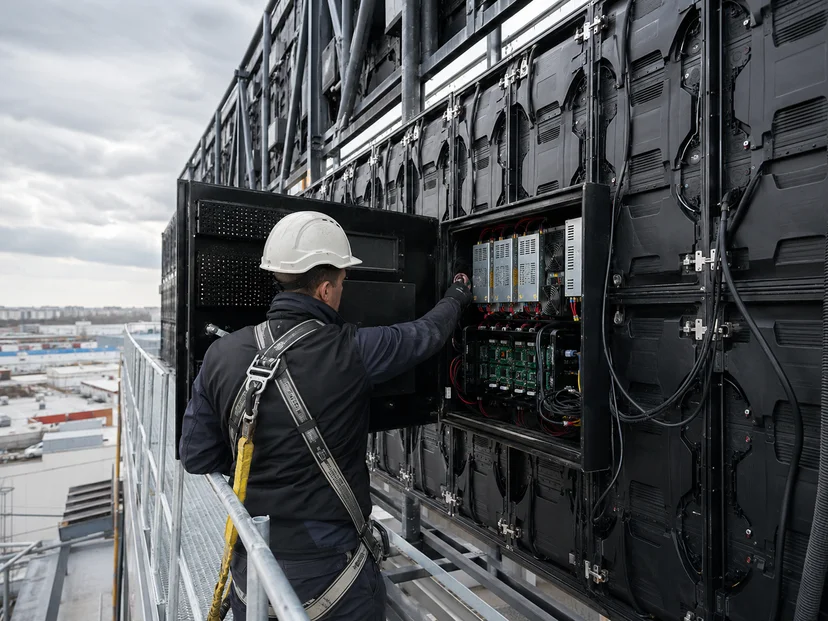

전면 접근이 위험하거나 비싼 자리 — 건물 외벽 수십 m 높이의 화면을 앞에서 정비하려면 매번 고소차·로프 작업이 필요합니다. 뒤에 점검 통로(캣워크)가 있으면 작업자가 안전하게 걸어 들어가 정비합니다
구조물이 어차피 있다 — 옥상·지주형 대형 전광판은 철골 구조물이 화면 뒤에 존재하므로, 캣워크·사다리·안전난간을 구조 설계에 포함하는 것이 자연스럽습니다
방수·중량 설계 — 대형 옥외 캐비닛은 후면 도어 기반의 견고한 방수 함체 설계가 오랜 표준이었습니다

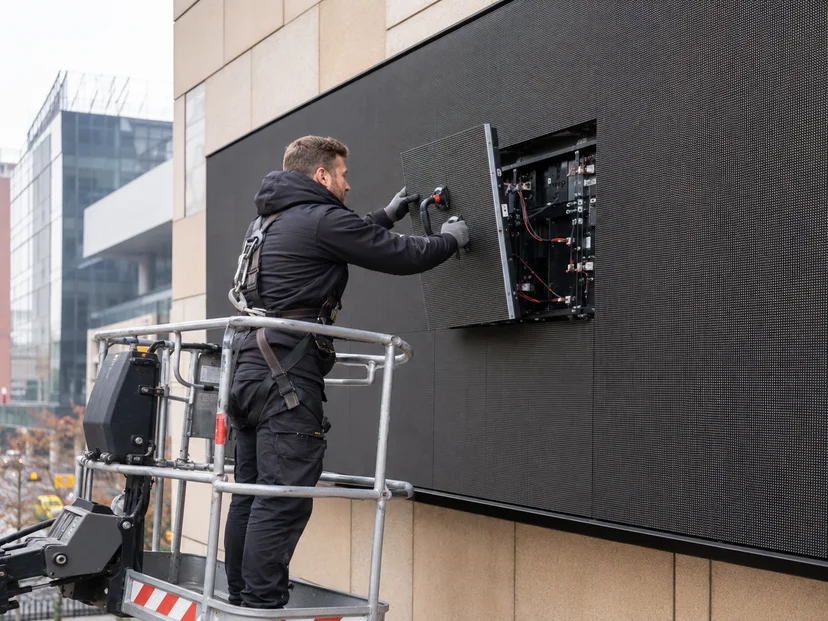

다만 옥외에서도 흐름은 바뀌고 있습니다 — 외벽 밀착형(통로 확보가 안 되는 파사드)에는 전면정비 옥외 캐비닛을 적용하고, 대신 정비 시 고소 장비 접근 계획을 운영 계획에 넣습니다. 즉 옥외는 "후면 캣워크 vs 전면+고소 접근"의 선택 문제이고, 이 선택이 구조물 설계와 10년 유지보수비를 좌우합니다. 대형 옥외 구조 전반은 안산 유니테크 공장 외벽 12m 프로젝트 스토리에서 실물로 볼 수 있습니다.
5. 견적·도면 단계 확인 사항
✅ 사양서에 정비 방식(전면/후면) 명시 — 없으면 물어보고, 답이 애매한 업체는 주의 ✅ 실내 매립이면 전면정비 + 전면 탈착 가능한 전원·수신카드 배치인지 (모듈만 전면이고 전원은 후면인 어정쩡한 구성도 있습니다) ✅ 벽체 단면도에 [마감재 + 화면 두께 + 여유] 치수가 반영됐는지 — 도면 확정 전에 LED 업체의 시공 도면을 받는 것이 순서입니다 ✅ 옥외 대형이면 정비 접근 계획(캣워크 폭·사다리·안전 설비 또는 고소 장비 접근)이 구조 견적에 포함됐는지 ✅ 어느 방식이든 동일 로트 예비 모듈 납품 — 정비 방식이 좋아도 갈아 끼울 모듈이 없으면 소용없습니다 (수명·AS에서 업체가 잘 말 안 해주는 것들)
LED 전광판 전반의 기초는 LED 전광판 완벽 가이드에서 이어집니다. 매립 벽체 단면이 걸려 있는 프로젝트라면 — 도면(또는 벽면 사진과 치수)을 보내주세요. 정비 방식 판정과 단면 치수를 시공 도면 수준으로 회신드립니다.
👉 프로젝트 협의·도면 검토 (smartflatled.com/proposal) | AI LED 상담
6. 자주 묻는 질문 (FAQ)
Q. 전면정비형은 얼마나 더 비싼가요? A. 모듈·캐비닛 단가가 다소 높은 경우가 있지만, 실내 매립에서는 벽체 공사 절감(점검 통로·점검구 불필요)과 수리 출장 간소화로 총액에서 오히려 유리한 경우가 많습니다. 옥외 대형은 캣워크 구조비와 전면 정비 시 고소 장비비를 비교해 현장별로 판정합니다.
Q. 이미 설치된 화면이 어떤 방식인지 확인할 수 있나요? A. 화면 뒤 공간을 보면 됩니다 — 뒤에 도어·통로가 있으면 후면형, 벽에 밀착돼 있으면 전면형일 가능성이 높습니다. 유지보수를 맡기실 때 모델명과 함께 알려주시면 정비 계획을 그에 맞춰 잡습니다.
Q. 벽체 깊이를 이미 15cm로 만들어놨는데 후면정비 제품 견적이 왔습니다. A. 그 조합은 성립하지 않습니다 — 후면형은 뒤 접근 공간이 없으면 고장 시 화면 전체를 탈거해야 합니다. 매립 깊이가 확정된 현장은 전면정비형으로 사양을 다시 받으셔야 하며, 이런 불일치를 거르는 것이 도면 단계 협의의 목적입니다.
Q. 천장형(스카이 스크린)은 어느 방식인가요? A. 천장은 위(뒤)가 천장 속 공간이라 현장 조건에 따라 갈립니다 — 점검 캣워크가 있는 천장은 상부 정비, 밀폐 천장은 하부(전면) 탈착형으로 설계합니다. 유지보수 접근 동선이 천장형 설계의 절반입니다.
