인테리어 현장에 LED 미디어월이 들어올 때 — 도면 반영·공정 순서·마감 디테일 실무 가이드 (설계·시공사용)
인테리어 프로젝트에 LED 미디어월이 포함되는 순간, 그것은 가구 반입이 아니라 공정입니다. 매립 깊이만큼 벽체 단면이 달라지고, 전용 전기 회로가 필요하고, 프레임 설치와 모듈 설치 사이에 마감 공정이 끼어들어야 합니다. 이걸 도면 단계에서 반영하지 못하면 — 완공된 벽을 다시 열거나, 매립을 포기하고 돌출 설치로 타협하거나, 준공 직전에 전기 증설 공사를 하게 됩니다. 전부 실제로 자주 일어나는 일입니다.
이 글은 발주처용 설명이 아니라 인테리어 설계·시공 실무자용입니다. 미디어월을 도면에 어떻게 반영하고, 공정표 어디에 LED 업체를 넣고, 마감과 하자 책임을 어떻게 구분하는지 — 인테리어사와의 협업 현장에서 반복 확인되는 실무 기준을 LED 설계·시공 전문기업 스마트플랫 LED가 정리했습니다.
목차
도면 단계 반영 체크리스트 5가지
매립형의 핵심 치수 — 깊이·하중·통풍
공정표에서 LED 업체는 두 번 들어옵니다
마감 디테일 — 단차, 접합, 유지보수 접근
협업 구조 — 견적 분리와 하자 책임 구분
자주 묻는 질문 (FAQ)

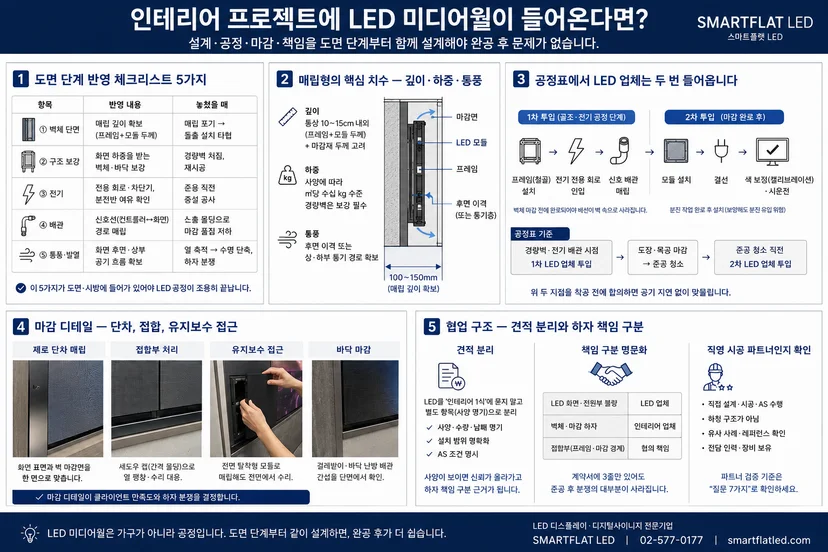

1. 도면 단계 반영 체크리스트 5가지
착공 전에 아래 5가지가 도면·시방에 들어가 있으면, LED 공정은 조용히 끝납니다.
항목 | 반영 내용 | 놓쳤을 때 |
|---|---|---|
① 벽체 단면 | 매립 깊이 확보 (프레임+모듈 두께) | 매립 포기 → 돌출 설치 타협 |
② 구조 보강 | 화면 하중을 받는 벽체·바닥 보강 | 경량벽 처짐, 재시공 |
③ 전기 | 전용 회로·차단기, 분전반 여유 확인 | 준공 직전 증설 공사 |
④ 배관 | 신호선(컨트롤러↔화면) 경로 매립 | 노출 몰딩으로 마감 품질 저하 |
⑤ 통풍·발열 | 화면 후면·상부 공기 흐름 확보 | 여름철 열 축적 → 수명 단축, 하자 분쟁 |
이 다섯 가지의 구체 수치는 화면 사양(모델·크기)이 정해져야 확정됩니다. 즉 LED 업체 선정이 도면 확정보다 먼저여야 한다는 뜻이고, 이것이 인테리어 프로젝트에서 가장 자주 뒤바뀌는 순서입니다.
2. 매립형의 핵심 치수 — 깊이·하중·통풍
설계에서 가장 많이 받는 질문 세 가지를 기준값과 함께 정리합니다. (모델별로 다르므로 최종 수치는 사양 확정 후 시공 도면으로 드립니다.)
매립 깊이 — 모듈+프레임 기준 통상 10~15cm 내외를 벽체 단면에서 확보합니다. 전면 마감선과 화면 표면을 맞추는 제로 단차 매립이 목표라면, 여기에 마감재 두께까지 계산에 넣어야 합니다
하중 — LED는 사양에 따라 ㎡당 수십 kg 수준입니다. 조적·콘크리트 벽은 대부분 문제없지만, 경량 스터드 벽은 별도 보강(합판 보강 또는 독립 프레임)이 사실상 필수입니다. 경량벽 위 대형 화면은 보강 없이는 받지 않는 것이 안전합니다
통풍 — 후면 밀폐 매립은 열 축적의 지름길입니다. 후면 이격 또는 상·하부 통기 경로를 단면도에 반영하세요. 발열이 수명과 하자에 미치는 영향은 LED 전광판 발열·방열 관리 가이드에서 다뤘습니다
모듈·캐비닛·컨트롤러 등 견적서와 도면에 등장하는 부품 용어는 LED 전광판 구조 완벽 이해를 참고하면 협의가 빨라집니다.
3. 공정표에서 LED 업체는 두 번 들어옵니다
LED를 "마감 끝나고 한 번에 다는 것"으로 잡으면 문제가 생깁니다. 표준 투입은 2회 분리입니다.

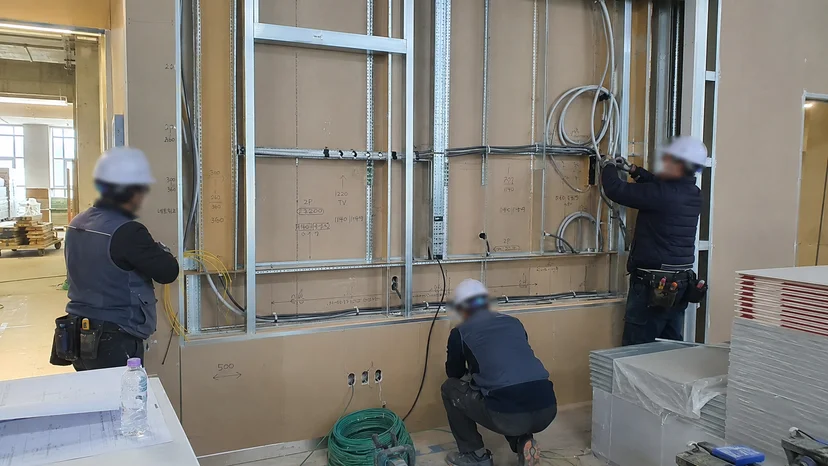

1차 투입 — 골조·전기 공정 단계 프레임(철골) 설치, 전기 전용 회로 인입, 신호 배관 매립. 이 작업들이 벽체 마감 전에 끝나야 배선이 벽 속으로 사라집니다.
2차 투입 — 마감 완료 후 모듈 설치, 결선, 색 보정(캘리브레이션), 시운전. 모듈은 분진에 민감하므로 도장·목공 분진 작업이 끝난 뒤 설치하는 것이 원칙입니다. 마감 전에 모듈까지 달아두면 보양을 해도 픽셀 사이로 분진이 들어가 하자의 씨앗이 됩니다.
공정표 기준으로는: 경량벽·전기 배관 시점에 1차, 준공 청소 직전에 2차 — 두 지점을 LED 업체와 착공 전에 합의해두면 공기 지연 없이 맞물립니다.
4. 마감 디테일 — 단차, 접합, 유지보수 접근
인테리어사의 실력이 드러나는 지점이자, 클라이언트 만족도를 가르는 지점입니다.
✅ 제로 단차 매립 — 화면 표면과 벽 마감면을 한 면으로. 프레임 치수 확정 후 마감재 두께를 역산해야 하므로, 마감재 선정 전에 LED 사양 확정이 필요합니다 ✅ 접합부 처리 — 화면 테두리와 마감재가 만나는 라인은 코킹 대신 섀도우 갭(간격 몰딩) 처리가 열 팽창·수리 시 유리합니다 ✅ 유지보수 접근 — 전면 탈착형 모듈이면 매립해도 전면에서 수리가 가능합니다. 후면 정비형을 매립하면 고장 시 벽을 열어야 하므로, 매립 설계에는 전면 정비형이 기본입니다 ✅ 바닥 마감 — 화면 하단이 바닥에 닿는 디자인이라면 걸레받이·바닥 난방 배관과의 간섭을 단면에서 확인
실제 매립 마감 품질은 서초구 프리미엄 피부과 대기실 매립형 미디어월 사례와 SKT타워 티움 로비 P1.25 사례에서 확인할 수 있습니다.
5. 협업 구조 — 견적 분리와 하자 책임 구분
인테리어사 입장에서 LED 협력의 실무 포인트는 세 가지입니다.
견적 분리 — 클라이언트 제안서에서 LED를 "인테리어 1식"에 묻지 말고 별도 항목(사양 명기)으로 분리하는 것이 유리합니다. 사양이 보이면 클라이언트 신뢰가 올라가고, 향후 하자 책임 구분의 근거가 됩니다
책임 구분 명문화 — 화면·전원부 불량은 LED사, 벽체·마감 하자는 인테리어사, 접합부는 협의 — 이 세 줄이 계약서에 있으면 준공 후 분쟁의 대부분이 사라집니다
직영 시공 파트너인지 확인 — LED사가 재하청 구조면 현장 일정 협의가 느려지고 책임이 흩어집니다. 파트너 검증 기준은 LED 미디어월 설치업체, 어떻게 골라야 할까?의 질문 7가지가 그대로 적용됩니다
미디어월을 설계에 먼저 제안하는 것이 왜 수주 경쟁력이 되는지는 인테리어 설계에 LED 미디어월을 제안해야 하는 이유에서 다뤘고, LED 전광판 전반의 기초는 LED 전광판 완벽 가이드에 정리되어 있습니다.
스마트플랫은 인테리어 설계·시공사와의 협업 시 사양 확정 → 시공 도면 제공 → 2회 분리 투입 → 책임 구분 명문화를 표준 프로세스로 진행합니다. 진행 중인 프로젝트 도면(PDF)만 보내주셔도 매립 단면·전기 요구 사양을 회신드립니다.
👉 프로젝트 협의·도면 검토 요청 (smartflatled.com/proposal) | AI LED 상담
6. 자주 묻는 질문 (FAQ)
Q. 도면이 아직 확정 전인데 언제 LED 업체를 붙이는 게 맞나요? A. 매립 여부가 논의되는 시점, 즉 실시설계 전이 최적입니다. 화면 사양이 정해져야 매립 깊이·보강·전기 수치가 나오므로, 도면 확정 후에 부르면 도면을 고치게 됩니다.
Q. 경량벽(스터드)에도 미디어월 매립이 되나요? A. 보강을 전제로 가능합니다. 스터드 간격 조정과 합판 보강, 또는 벽체와 독립된 자립 프레임 방식 중 현장 조건에 맞춰 결정하며, 시공 도면 단계에서 구조를 함께 잡아드립니다.
Q. 하자가 나면 책임은 어떻게 나뉘나요? A. 표준은 화면·전원·신호 계통은 LED사, 벽체·마감은 인테리어사, 접합부는 사전 협의입니다. 착공 전 계약서에 이 구분을 명문화하는 것을 양사 모두를 위해 권장합니다.
Q. 클라이언트가 예산을 물어보는데 인테리어 견적에 어떻게 넣어야 하나요? A. "미디어월 1식"보다 사양(크기·피치·밝기)을 명기한 별도 항목이 신뢰와 책임 구분 모두에 유리합니다. 사양별 예가는 도면 기준으로 산출해 인테리어사 제안서 양식에 맞춰 드릴 수 있습니다.
